図面の変更点の見落としを防ぐ検図のすすめ方

改訂された図面を受け取って確認したはずなのに、あとから「ここも変わっていた」と気づく。検図では珍しくない失敗です。見落としの多くは、注意力そのものより確認の組み立て方で防げます。この記事では、見落としが起きやすい場面と、見る順番・チェックの分け方・記録の残し方を一般論として整理します。

公開日: 2026年10月2日

1. 変更点の見落としが起きやすい場面

検図での見落としには、よく似たパターンがあります。まず、変更箇所の連絡があいまいなまま図面だけが届く場面です。「数か所直した」とだけ言われ、どこが数か所なのか分からないまま全体を見比べることになると、1つ見つけた時点で安心して残りを見落とす、ということが起こります。

次に、ページ数が多い・似た図面が並ぶ場面です。同じような部品図が何枚も続くと、どのページで何を確認したかが頭の中で混ざりやすくなります。さらに、忙しいときに流し見で終わらせる場面や、複数人で手分けして確認したが担当の境目があいまいで、結局どちらも見ていない箇所が残る場面もよくあります。

2. 見る順番を先に決める

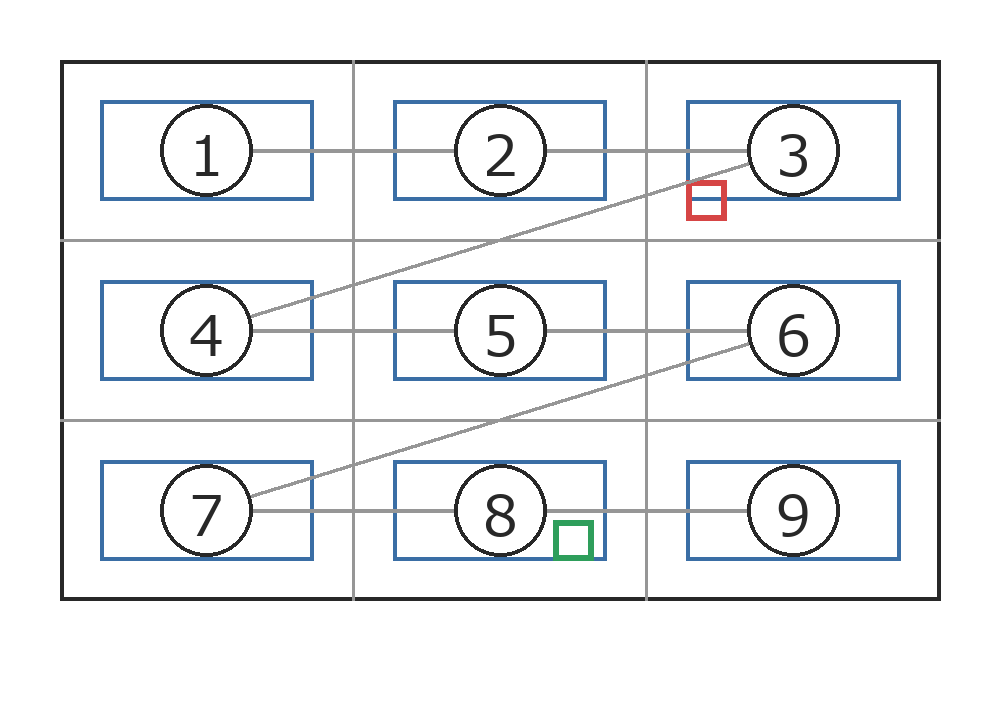

見落としを減らす第一歩は、見比べ始める前に見る順番を決めておくことです。思いつくまま目についた箇所から確認すると、見た箇所と見ていない箇所の境目が分からなくなります。

おすすめの順番は、まず図面番号・版(リビジョン)表記を確認して、本当に新旧の関係になっているかを確かめること。次に変更範囲が分かっているならそこから確認し、最後に図面全体を一通り見る、という流れです。変更範囲が分からない場合は、先に全体をざっと眺めて変化がありそうな箇所の見当をつけてから、1か所ずつ詳しく確認すると、行き当たりばったりで見るより抜けが減ります。

3. 確認する観点を分ける

寸法・注記・部品表・図枠の情報を同時に全部見ようとすると、注意が分散して1つ1つの精度が下がります。1回の確認で見る観点を1つか2つに絞り、観点ごとに図面を通して見る方が、結果として見落としは減ります。

複数人で確認する場合も同じで、「誰がどのページを見るか」より「誰がどの観点を見るか」で分けると、担当の境目があいまいになりにくくなります。寸法担当・注記担当のように役割を決めておけば、同じ箇所を2人が見て別の観点を確認したことになり、抜けが生まれにくくなります。

4. 確認した結果を記録に残す

見落としが起きる典型的な原因の1つは、「確認したかどうか」が記録に残っていないことです。口頭や記憶だけに頼ると、中断して戻ってきたときに、どこまで見たか分からなくなります。

箇所ごとに「未確認・確認中・確認済み」のような状態を付けて記録しておくと、作業を中断しても再開しやすく、複数人で確認する場合も重複や抜けが見えるようになります。気になった点はその場でメモに残し、誰が・いつ・何を確認したかが後から追える形にしておくと、「言った・言わない」のすれ違いも防げます。

5. 確認が終わったあとにすること

すべての箇所を確認し終えたら、記録した内容を見返し、未確認のまま残っている箇所が無いかを最後に確かめます。ここで全箇所が確認済みになって初めて、検図が完了したと言えます。

関係者に結果を共有する際は、「どこを確認して、何が見つかったか」が分かる形で残しておくと、あとから同じ図面を見る人の手間も減ります。確認の記録は、1回限りの作業メモではなく、次の改訂のときにも参照できる資料として残すことを意識するとよいでしょう。

6. まとめ

図面の変更点の見落としは、見る順番を決める・観点を分けて確認する・確認した結果を記録に残すという3つを組み立てることで減らせます。特別な道具が無くても、確認の進め方を整えるだけで検図の精度は変わります。
